局部放電檢測儀TMG新品介紹

來源：北京康高特儀器設備有限公司發布時間：2016-12-26 16:45:49 作者：張?chǎng)?/span> 瀏覽次數：2672次分類：技術文章

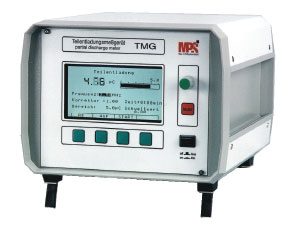

德國MPS 局部放電檢測儀TMG是一款局部放電檢測儀，能夠測量局部放電量pC，峰值電壓及有效電壓，無線電感應電壓，及電流C/s，局放產生的超聲波分貝值dB等參數。儀器主要用于檢測高壓電力設備，例如開關柜、發電機、電力變壓器、電力電纜等，及時察覺到強烈局部放電造成的設備絕艷性能下降。
TMG還可選配局放脈沖校準器TPK，用于確定局放測試回路中的校準因數，以校正測量結果。

局部放電檢測儀TMG的特點：

   ?儀器便攜且堅固耐用，能夠在實驗室使用，也可在現場測量
  ?局部放電顯示：數值及模擬柱狀圖；數值及相位按照正玄波分解；數值及模擬指針
  ?兩個時間窗口，消除相位同步干擾
  ?RS232，USB接口
  ?含測量阻抗及測試線
  ?可選擇手動或自動調整PD測量范圍
  ?可選測量項目：
  ?峰值電壓和有效電壓（方均根值）
  ?無線電感應電壓（RIV）
  ?特殊測量模塊（C/s，dB）
  ?可選配TPK校準器，有分析軟件EAPS及MSPS

局部放電檢測儀TMG的應用范圍：
  檢測高壓電力設備
?開關柜、發電機、電力變壓器、電力電纜等

局部放電檢測儀TMG的技術參數：
  ?TMG

測量范圍	2.5 - 5 - 10 - 25 - 50 - 100 .... 25000 pC 可選至100000pC
窄帶濾波	0.1 ... 2.5 MHz可調 步長10kHz，帶寬15kHz
寬帶濾波	40 - 250 kHz, 40 - 400 kHz 80 – 250kHz, 80 - 400kHz
校準因數	1.0-7.0可調
輸入電壓	0 - 50 V ( 可選 0 - 5 V )
電壓測量精度	1.5%示值

?TPK校準器

范圍	2.5 - 5 -10 - 25 - 50pC
上升時間	< 20ns
脈沖重復頻率	100Hz
