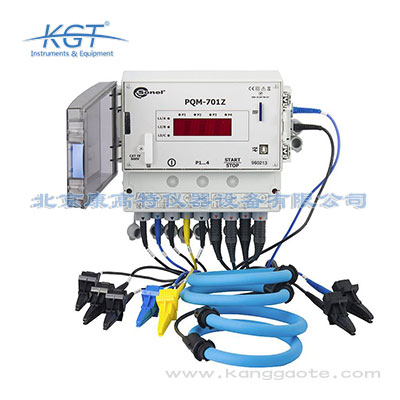

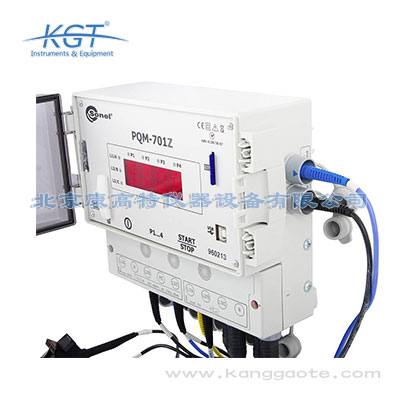

PQM-701Z電能質量分析儀

品牌：波蘭SONEL(索耐)
分類：諧波測試儀（電能質量分析）
應用領域：石油化工，電廠，軌道交通，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

PQM-701Z電能質量分析儀簡介：
?PQM-701Z可以依據EN 61000-4-30標準A等級記錄電能系統參數。
?PQM-701Z分析儀可以記錄每半個周期的數據。
?PQM-701Z有內置適用于變壓器和整流器檢測的獨立電源。
?PQM-701Z可使用于*極端的環境情況下：運作溫度為：以-20°C至+55°C。
?適合用于50/60Hz電力系統
?適合用于電壓系統種類：64/110 V, 110/190 V, 115/200 V 127/220 V,220/380 V, 230/400 V, 240/415 V, 254/440 V, 400/690 V
?連接系統設置：
單相, 雙相（+零線）連接
三相四線制（有中性線及無中性線）
三相三角形連接
?使用電腦軟件可以方便方式設置電力系統的所有的參數
?內裝可充電池（運作時間大于4小時連續性）

PQM-701Z電能質量分析儀測量參數：
?L1, L2, L3, N-PE 電壓測試 (依據EN 61000-4-30標準A等級的規定)通過五個電壓入口可測量：*高值，*小值，平均值和瞬時值高達760V，可配整流器使用
?L1, L2, L3, N電流測試：*高值，*小值，平均值和瞬時值高達3kA（取決于使用的電流鉗），可配變壓器使用
?電流峰值因數（CFI）及電壓峰值因數（CFU）
?頻率范圍：40 Hz – 70 Hz (依據EN 61000-4-30標準A等級的規定)
?有功功率（P），無功功率（Q），畸變功率（D），視在功率包括無功功率的特性（電容性或電感性）
?功率記錄：
Budeanu方法
IEEE 1459
?有功功率 (E )，無功功率 (E )，視在功率 (E ) P q S
?功率因數, cosφ, tgφ
?K因數(由諧波引起的變壓器超負荷)
?電壓和電流諧波（至50次諧波） (遵守EN 61000-4-7標準 I 等級的規定)
?電壓和電流的總體諧波失真(THD)
?短期閃變 (P ) 長期閃變 (P ) (符合EN 61000-4-15標準 A等級的要求) ST LT
?電流和電壓的不平衡(符合EN 61000-4-30標準 A等級的要求)
?過電壓，電壓驟降，電壓干擾的記錄，包括其波形(符合EN 61000-4-30標準 A等級的要求)
?電流事件記錄，包括其波形
?每段平均時間后的記錄一次電流和電壓的波形

PQM-701Z電能質量分析儀遵循以下標準的相關要求：
?EN 61000-4-30 （等級 A）（電磁的兼容性 – 檢測方法）
?EN 61000-4-7 （等級 I）（諧波測量）
?EN 61000-4-15 （等級 A）（閃絡測量）
?EN 50160 （供電電壓特性）
?IEC 61010-1 （檢測儀的安全性）

參數		測量范圍	分辨率	精度
交流電壓（真實均方根）	—	0-760V	0.01%Un	±0.1%Un
波峰因數	電壓	1-10（≤1.65對690V）	0.01	±5%
波峰因數	電流	1-10（≤3，6Inom）	0.01%Un	±5%讀數
交流電流（真實均方根）	—	取決于電流鉗	額定范圍的0.01%	額定范圍的0.1%（誤差不等于電流鉗誤差）
頻率	—	40-70Hz	0.01Hz	±0.01Hz
有功功率，無功功率，視在功率，畸變功率	—	取決于配置（變壓器或整流器和電流鉗）	可達四個小數位	取決于配置（變壓器或整流器和電流鉗）
有功電流，無功電流，視在電流，畸變電流	—	取決于配置（變壓器或整流器和電流鉗）	可達四個小數位	跟功率誤差一致
cosφ 和功率因數(PF)	—	0-1，00	0.01	±0.03
tgφ	—	0-10	0.01	取決于有功功率和無功功率誤差
諧波，PQM-702：簡諧波	電壓	跟交流電壓的真實均方根一致	跟交流電壓的真實均方根一致	±5% Uh 對r Uh<1% Un ±0.05% Un 對 Uh<1% Un
諧波，PQM-702：簡諧波	電流	跟交流電壓的真實均方根一致	跟交流電壓的真實均方根一致	± 5% Ih 對 Ih<3% In ± 0.15% In 對 Ih<3% In
THD(總體諧波失真）	電壓	0-100%（關于均方根值）	0.10%	±5%
THD(總體諧波失真）	電流	0-100%（關于均方根值）	0.10%	±5%
諧波的有功功率和無功功率	—	取決于配置（變壓器或整流器和電流鉗）	取決于最小電流和電壓值	—
諧波電流和電壓間的角度	—	-180至+180°	0.1°	±(h x 1°)
K因數	—	1-50	0.1	±10%
閃絡嚴重性 PST, PLT	—	0.2-10	0.01	±5%
電壓不對稱性	電壓和電流	0-20%	0.10%	±0.15%（絕對誤差）

PQM-701/701Z/701Zr的標準配件:
黑色，帶有香蕉連接頭的測試線，2,2m (PQM-701 3件, PQM-701Z/Zr 4 件)	WAPRZ2X2BLBB
黃色，帶有香蕉插頭的測試線 2,2m;	WAPRZ2X2YEBB
藍色，帶有香蕉插頭的測試線 2,2m (PQM-701 - 1件, PQM-701Z (Zr) - 2件)	WAPRZ2X2BUBB
黑色，鱷魚夾 K01 (PQM-701 - 3件, PQM-701Z (Zr) - 4 件)	WAKROBL20K01
黃色,鱷魚夾 K2	WAKROYE20K02
藍色，鱷魚夾 K02 (PQM-701 - 1件, PQM-701Z (Zr) - 2件)	WAKROBU20K02
USB線	WAPRZUSB
電源適配器 (L1及N)	WAADAAZ1
OR-1接收器(USB)	WAADAUSBOR1
用于閱讀和分析數據的Sonel Analysis軟件(完整版)
Sd卡	WAPOZSD1

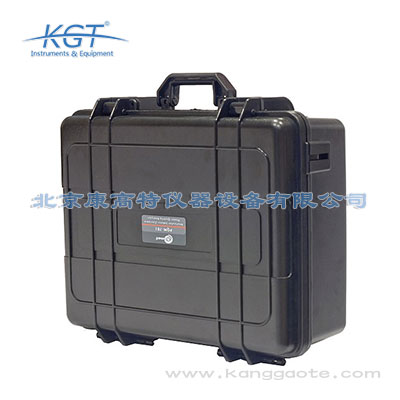

硬質手提箱	WAWALXL1
PQM固定帶	WAPOZOPAKPL
DIN軌道夾（ISO），2件	WAPOZUCH2
高達3 kV ACF-3電流鉗 (?14 cm) (4件)	WACEGF3OKR
內置電池,校準證書
RS-232線 (PQM-701Zr)	WAPRZRS232
